經典工程 | 廣州富力桃園大橋箱梁合龍段底板加固工程
發布時間：2022-08-04 瀏覽次數：1165

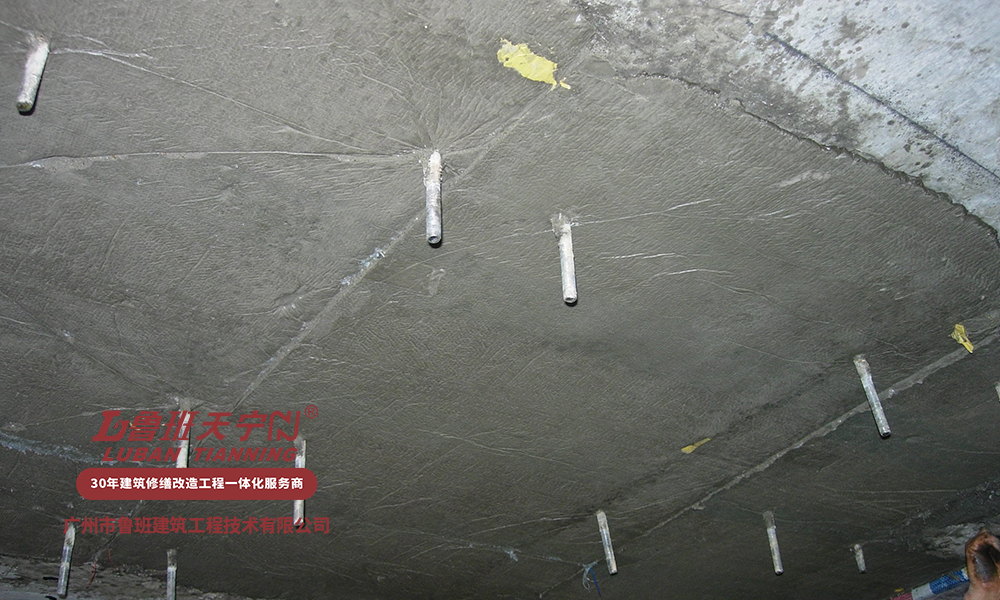

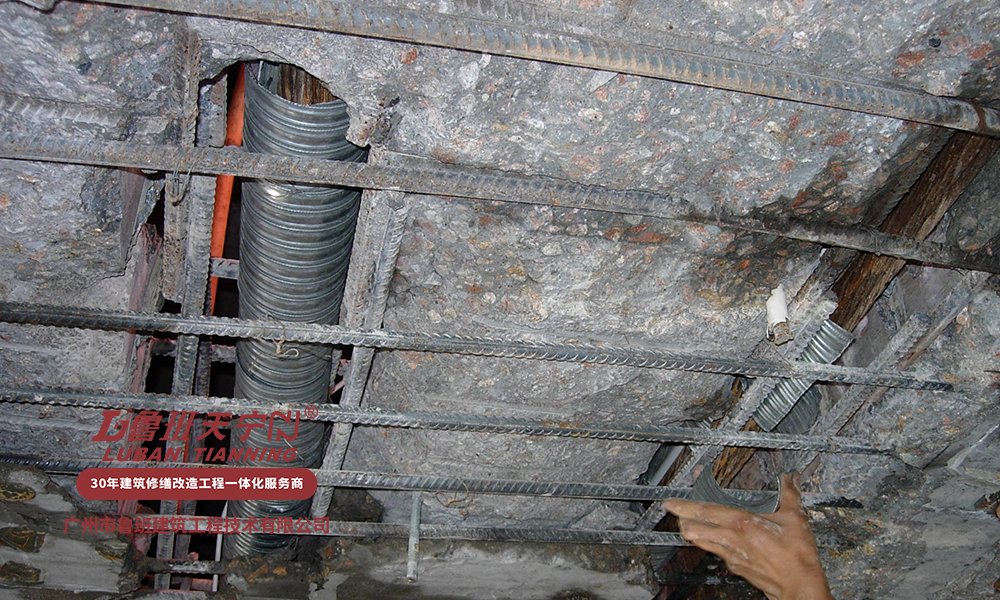

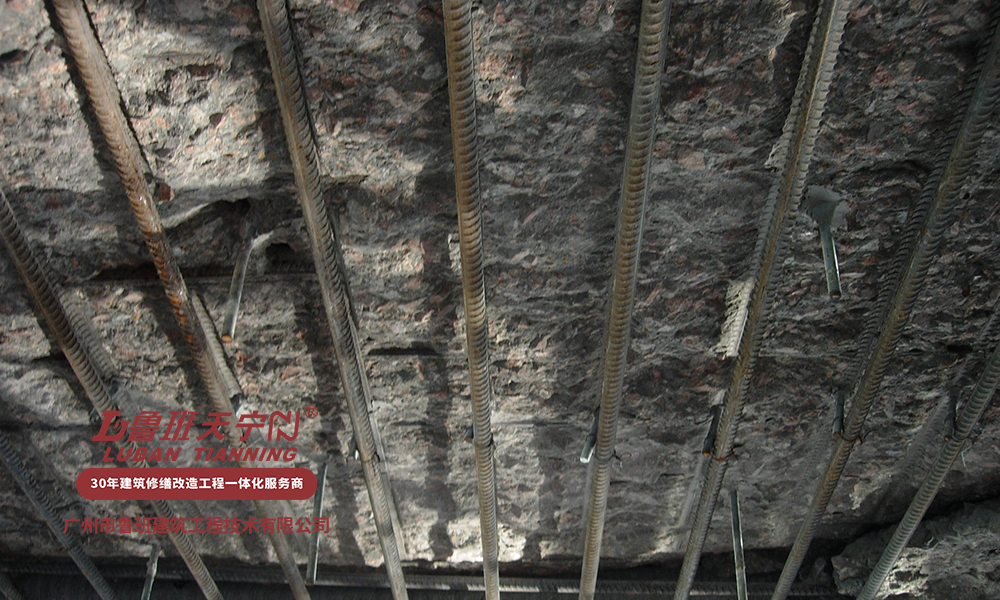

加固施工時的富力桃園大橋 廣州富力桃園大橋位于廣州市白云區羅沖圍地區，橫跨增步河，連接河流兩側的桃園路和西增路，是連通白云區與市區的一大交通樞紐。 該橋主橋上部結構采用45m+60m+45m三跨變高度預應力混凝土連續箱梁結構，頂寬17m，底寬12m。主梁采用箱形斷面，底板寬12m，頂板寬20m，高度由跨中的2m漸變到根部的3.8m。 該橋主橋在完成合龍段進行張拉時，跨中的⑩塊、兩側的⑨塊底板混凝土出現爆裂、破碎，并產生了較多的裂縫；預應力鋼絞線以下混凝土剝離最大約6cm，基本上已與主體分離。通過現場勘查和查看設計圖紙，破壞部位僅限于第9、10塊，爆裂部位多位于預應力束區。 【原因分析】： （a）由于橋面曲線的影響與施工誤差等原因，跨中底板預應力鋼束產生的向下拉力遠大于設計的向下拉力； （b）在向下拉崩力作用下，底板抗彎承載力不足，裂縫寬度超出規范要求，孔道側壁拉應力過大。在孔道側壁被拉斷的情況下，孔道下層混凝土板發生破壞。 （c）由于底板孔道上下層混凝土聯系薄弱，造成過大的底板縱向裂縫。 （1）對箱梁合龍段的裂縫灌改性環氧。 （2）對箱梁合龍段的蜂窩用多功能結構膠砼填實。 （3）按設計圖紙在合龍段粘貼鋼板并進行防腐處理。 （4）按設計圖紙在合龍段制作鋼筋混凝土梁。 （5）對合攏段外橋底部批聚合物砂漿保護層。 根據本工程的實際情況和施工工藝特點，采取分階段施工，在主橋合龍段左右兩個箱室同時進行。 施工準備工作 → 蜂窩填實 → 裂縫灌漿 → 粘貼鋼板 → 防腐處理 → 橋底批蕩 → 完工退場 → 竣工驗收。 圖紙會審；安全技術交底；組織各種施工設備、材料、人員進場；安裝搭設施工用水用電線路；工地臨時設施搭建等。 在橋下底板下面將已分離和破碎的混凝土鑿除，并清洗干凈，在箱室內在蜂窩對應的底板面上鉆澆注孔，然后封閉底部，灌注多功能結構膠砼將蜂窩填實。 查找裂縫，對所有找出的裂縫進行封閉和埋設灌漿嘴，灌注改性環氧封閉裂縫。 對箱室底板進行粘貼鋼板加固，板面和板底對稱粘貼鋼板，并安裝對拉螺栓。 主要施工內容有：混凝土粘貼面鑿填處理并用手磨機進行打磨、在砼底板上鉆螺桿孔，鋼板下料打磨和開孔，粘貼鋼板并安裝螺栓等。 鋼板粘貼完畢后，立即在箱室內進行混凝土梁施工。主要工作內容包括：植筋、鋼筋制作綁扎、模板制作安裝、澆注混凝土、拆除模板和混凝土養護等。 加固后構件鋼板表面批結構膠防腐層，厚度2mm，鋼板以外砼表面批20厚聚合物砂漿保護層； 橋底加固區域掛網批聚合物砂漿。 完成全部施工內容后，經甲方或監理單位簽證認可后，將各種施工機械設備、材料以及施工人員退出。 粘貼鋼板施工工序：施工準備、砼表面處理、鋼板加工處理、砼構件鉆螺栓孔、鋼板相應位置鉆孔、配制結構膠、粘貼鋼板、擰緊螺母，其具體施工工藝流程圖見下圖。
